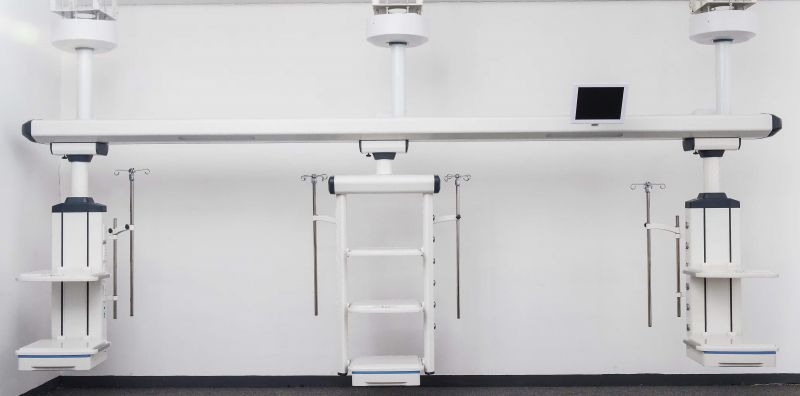

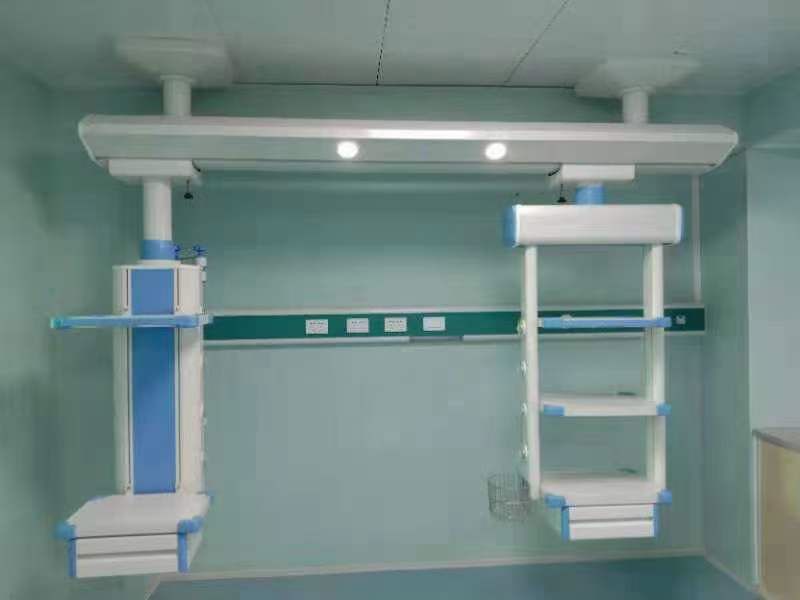

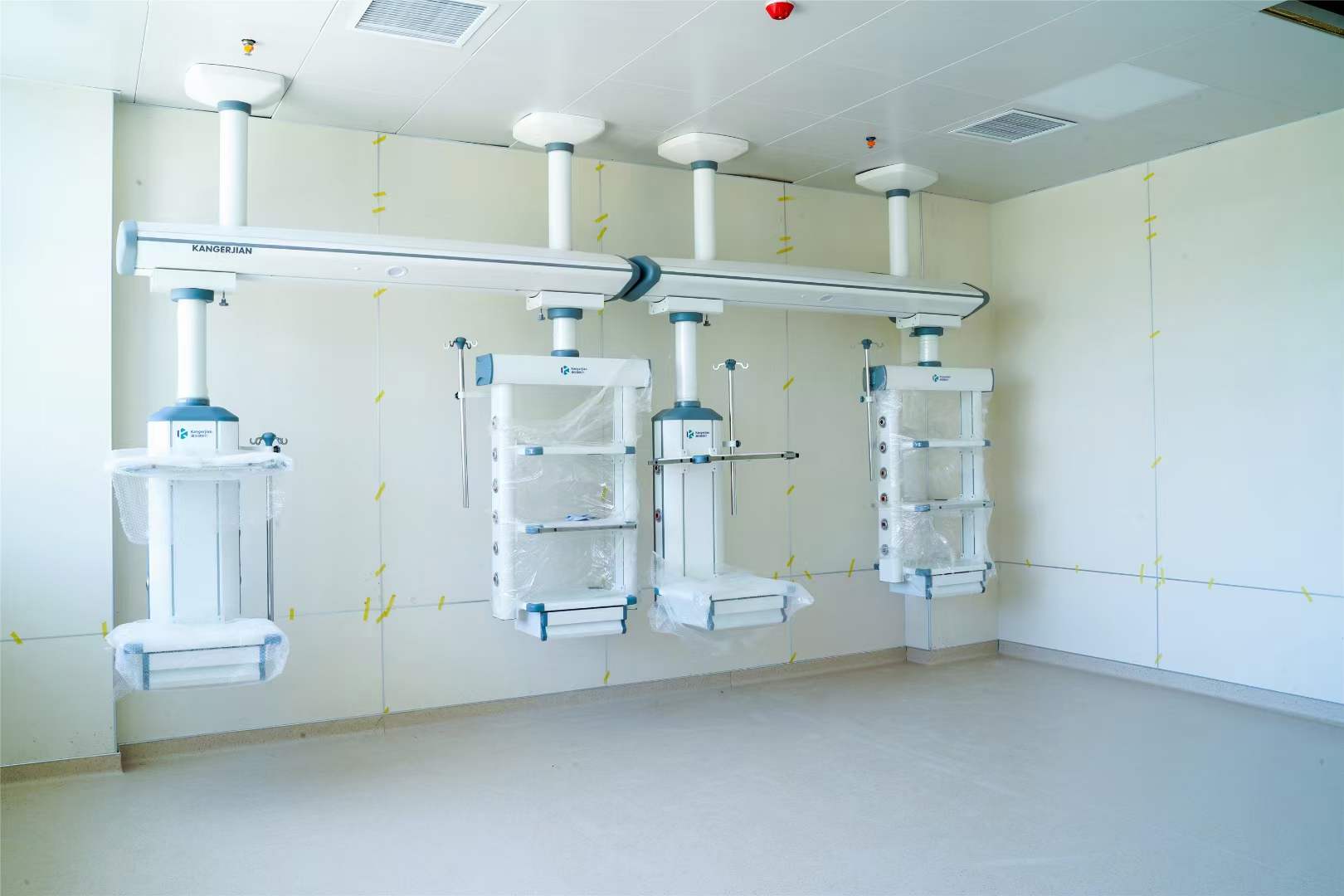

ICU梁式吊桥吊塔(干湿分离)

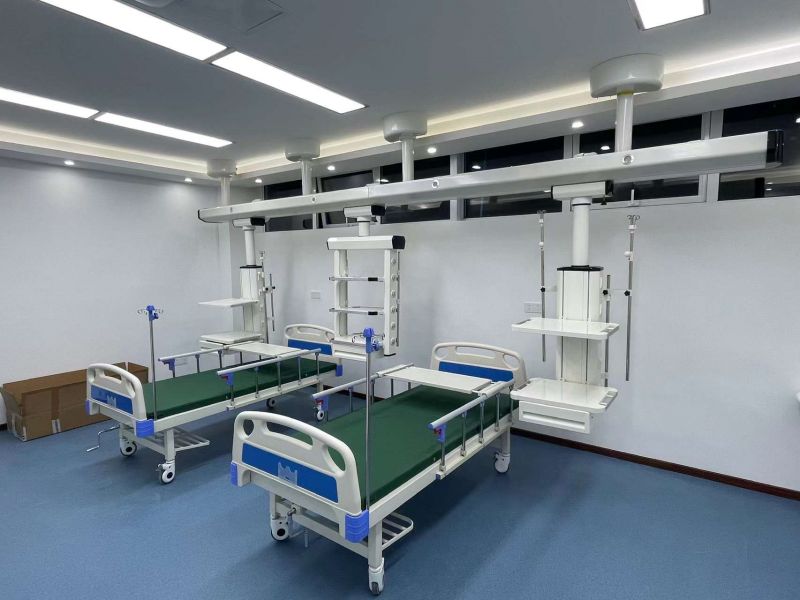

ICU梁吊桥用于医院ICU病房,是现代重症监护室病房必备的医疗救援辅助设备,主要由桥梁、干段和湿段组成。其特点是干湿分离结构合理,湿区输液架升降灵活。干湿区配有升降调节平台,干湿区配有氧气、空气、吸引、电源、网络输出终端和输液泵架。各种系统也可以根据医院的要求进行选择。
主要技术参数:
标准化配置(可根据客户要求选择)
氧气:干燥区2个湿区2个湿区
负压吸引:干区2个湿区2个湿区
压缩空气:干燥区2个湿区2个湿区
高档托盘:干区2个湿区2个湿区
输液架:干燥区域一个湿区一个湿区
接地端子:干区2个湿区2个湿区
电源插座:干区10个湿区10个湿区
网络,通信接口:干区一个湿区一个湿区
(各个端口标配为:“国标”,根据客户要求选择,德标、英标、美标)
可以选择蓝色外观
■产品特点
吊塔的主要材料采用高强度铝合金制成,形状为全封闭设计。所用材料防腐,使用寿命长,易清洗消毒,可消除污染。
吊塔承载的所有设备的电源线路和气体管道与塔体之间没有相对移动,所有的电源线路和气体管道都必须不暴露在塔体内,这样可以保证吊塔在移动过程中不会因位置变化而导致线路脱落。
吊塔气体终端的所有气体插座和配置都是选择结构,各种气体插座都有不同的颜色和形状。插座插头可以保证插拔2万次以上,维护成本低。
吊塔电源为单相220V电源,所有吊塔均配有良好的制动系统,严格杜绝了吊塔漂移的可能性,吊塔旋转角度≤340°,并且具有良好的限位系统和220kg的承载能力,在满负荷状态下长时间使用不变形。
■悬臂
可旋转,增加设备的工作覆盖面,提高设备的使用效率;调整和使用更方便。塔头和承载平台只能悬挂在悬臂半径的圆周上,所以单悬臂只能作为小手术室选择。旋转角≤340°。
该部件的支撑点与受力点之间的距离较大,对零件本身的强度和抗变形要求较高。在长期负荷使用中,如果发生变形和旋转机构磨损,吊塔的自动“漂移”和承载平台会倾斜。因此,对于悬臂,在长期使用220公斤满负荷的情况下,可以保证不会产生任何变形和磨损。我们对产品的内外进行先进的耐腐蚀处理,以确保在使用过程中不会生锈。
■固定筒
连接塔头。它的大小取决于医院房间、天花板装饰层的高度。这里通过气体管道、电缆和网络通信线路。
这里的部件是连接塔头的过渡部件,所以这个部件不仅承载重量,而且承载着灵活旋转的关键部件,对变形能力的要求也很高,所以我们采用了和悬臂一样的材料和同样的工艺。
■塔头
可旋转,用于安装气体接口和气体压力表,并有仪器电源插座。由于造型方便,该部件采用钣金专用材料08F钢板,内外喷涂,保证表面耐腐蚀,满负荷不变形。
■输液架
可以悬挂输液袋(瓶)或输液泵。
■气体终端
提供气体终端,如氧气,吸引,压缩空气。
■电源插座
可以提供多达8个电源插座,或者根据需要提供网络接口和电话接口。
■连接柱
承载平台的连接器。由于平台会根据需要进行调整,夹紧螺钉不会损坏防锈功能,平台的数量可以根据需要增加,所以使用医用级不锈钢管。
■承载平台:
标准设置为两层,可增加。独立旋转角度≤340°,承载负荷:≤220kg。
可选择国内外气体终端可插拔20000次以上。
