医院洁净ICU设备基本配置要求

发布时间：2022-05-24 浏览量：1569 次来源：本站作者： icupurify

1.建筑装饰工程技术要求：

1.1建筑装饰设计要求：

未经买方同意，不得调整建筑平面图，标志的平面布置为买方确定的平面图。

建筑装饰应遵循无粉尘、无粉尘积聚、耐腐蚀、防潮、防霉、易清洗、符合防火要求的一般原则。木材和石膏不得用于清洁区域直接接触空气的暴露材料。严格执行国家规范和标准的设计要求，特别是强制性标准。

1.2清洁ICU的基本配置要求：

ICU区域设备技术规范。

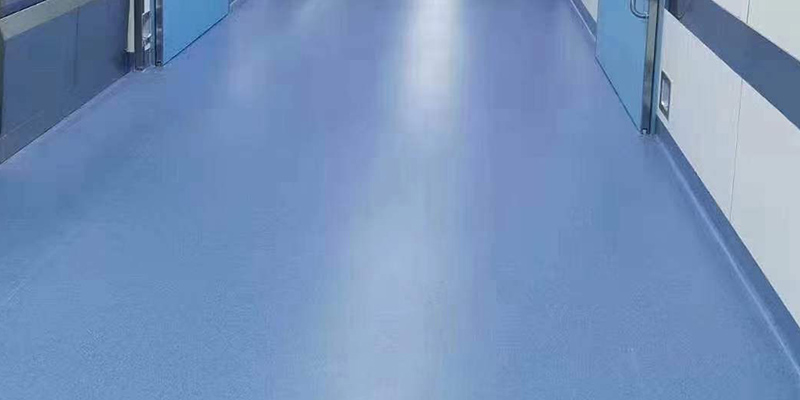

1.PVC胶地板。

1.类型:增强型同质透芯弹性聚氯乙烯地板。

2.PUR对产品表面进行特殊维护；

3.总厚度：2.0mm；

图案：无方向图案；

5.▲防火等级机构出具的检测报告；

6.▲耐磨等级:T级；第三方检测机构出具的检测报告；

7.尺寸稳定性:≤0.4%；

8.残留压痕：≤0.1mm；

色牢度：6级；

10.可溶性铅:0.22mg/m2；

11.可溶性镉：0.0.5mg/m2；

12.挥发物限量:≤10g/m2；第三方检测机构出具的检测报告应提供；

13.防滑等级：R9；

VOC28天后挥发性有机化合物总量为≤10μg/m9；

15.投资产品易于维护，具有抗菌、杀菌、抗静电功能；

所有产品的焊条都需要原厂配套产品作为工程地板。

2.无机彩色预涂板。

1.无机彩色预涂板厚度为6mm，符合国家标准和环保要求，符合设计要求；

2.基材:100%不含石棉；需提供第三方检测机构出具的检测报告；

3.▲投资产品为A级不燃材料，满足GB824-2012A级均质材料的不燃要求；提供第三方测试机构出具的测试报告；

4.产品耐洗性：≥1000次。

5.投资产品应无放射性，无有害挥发物，甲醛释放量：

6.E1级0.124实测；

7.投资产品具有以下优异的物理性能:密度为1.1~1.4g/m3，吸水率≤28%，湿度上升率≤0.25%，抗折强度大于10mpa；

8.▲投资产品防霉抗菌性能好；第三方检测机构出具的三种以上细菌检测报告；

3.抗菌涂料。

1.内墙抗菌涂料按照设计和国家标准的有关规定采用优质品牌。环保要求。

2.耐擦洗性：≥5000次。

3.挥发性有机物含量(VOC):≤120g/L。

游离甲醛：≤/kg100mg。

5.大肠杆菌(抗菌率%):99.99%；金黄色葡萄球菌(抗菌率%):99.9%

6.抗霉性能(等级):0级；抗霉耐久性(等级):

7.0级

8.干燥时间(表干):2.0小时。

耐碱性：24h无异常。

10.涂层外观:不起泡，不起泡，不起泡，不剥落，不开裂。

经国家ISO国际质量认证的产品，必须满足室内装饰材料内墙涂料中有害物质的限量要求，符合国家强制性标准(GB18582-2001)。

4.医用滑动气密封电动门。

1.电动门需要门机。门体制造商的产品符合以下要求：

2.有三种开启方式:感应、电动和手动，断电时可手动打开。

门体防静电表面电阻值为3.1.1.0*107~1。

4.EMC电池兼容。

5.关闭时有明显的气密性动作，气密。

6.性能符合国家标准(GB/T7106-2008)。

7.电源端骚扰电压试验数据合格。

8.配脚控制和按钮开关。

门体采用钢板静电喷涂装饰面，带观察窗防撞带。

5.医用净化空调机组。

医疗净化空调机组应选择符合《医院清洁手术部施工技术规范》和国家有关规定的制造商生产的全套专业医疗净化空调机组。卫生要求；严禁使用普通机组代替医疗净化空调机组；

直接膨胀空调机组。

(一)设备制造商应具有14年以上的制造经验；

（2）设备制造商必须同时获得ISO9001质量管理体系认证、ISO1001环境管理体系认证、ISO4001职业健康安全体系认证（响应文件必须提供有效期内的证书复印件）；

(3)通过CRAA国家产品认证的清洁手术室空调机组和组合式空调机组(必须在响应文件有效期内提供证书复印件)；

(4)制造商有权操作内冷双冷源新风机组的控制软件(响应单位必须提供副本作证)；

产品性能：

（5）铝合金框架+双面保温箱板结构是空调机组箱的要求。根据EN186-2007的标准试验，机组箱的机械强度不得低于D1，冷桥因子不得低于TB1；（必须提供第三方试验机构出具的试验报告）；

（6）▲空调机组外板采用彩色镀锌钢板，内板采用锌铝板或304#不锈钢板。外壁厚≥0.6mm，内壁厚≥0.5mm。空调制造商必须按照国家标准测试建筑材料和产品的燃烧性能，并提供第三方测试机构出具的测试报告，要求箱板的燃烧性能不低于B1级；

(7)机组应具有良好的密封性能。根据GB/T19569-2004标准，静压1000Pa下机组最大漏风率不得超过0.011%。(提供第三方检测机构出具的检测报告)

(8)▲机组按GB/T19569-2004标准进行检测，静压1500Pa下，机组最大漏风率不得超过0.05%。(提供第三方检测机构出具的检测报告)

(9)电机要求:采用优质三相异步电机。保护级IP55和F级绝缘。在连续运行的各个方面，如果符合IEC34或相同水平的标准要求，EC34或相同水平的标准要求可达到40℃和90%的相对湿度；

（10）▲过滤器要求：新风机组采用初始效率+中间效率+亚效率三级过滤方案，循环机组采用初始效率+中间效率两级过滤方案。根据EN1886-2007的检测标准，在+400pa条件下，机组通过过滤器的泄漏率≤0.005%；在-400pa条件下，过滤器旁边的泄漏率≤0.105%（第三方检测机构出具的检测报告）；

（11）空调机组表面冷却滑槽。连接板的底板材料为SUS304不锈钢，厚度≥1.0mm。底部冷凝板需要绝缘厚度不小于25mm的聚氨酯泡沫材料，以确保机组箱板外表面的环境温度不超过40℃，相对湿度不超过95%，与冷凝板底盘结构泡沫下沉相应的功能部分。医疗净化机组专用水盘具有杀菌功能，大肠杆菌、金黄色葡萄球菌抗菌率超过9.9%（第三方检测机构出具的检测报告）；

（12）▲新风机组采用节能制冷系统冷凝热无极热回收装置和制冷系统，无电加热辅助设置出风口温度。当冷冻水温度较高时，冷冻水温度较高时，仍能保证除湿功能，有效节约循环机组的除湿和再热能耗。新风机组根据除湿需要配置压缩机的冷却能力，确保冷凝后的送风温度可调节在12-18℃。提供第三方检测机构出具的详细方案和检测报告复印件作为证明）；

(13)▲1.风冷凝压缩机采用多压缩机并联系统，采用高效全封闭涡旋压缩机。用R410a环保制冷剂破坏臭氧层。

2.环温范围广，其中环温范围为5~45℃，环温范围为-10~25℃。

3.直流无刷轴流风机可实现20~100%无级调节。

4.室外冷凝器采用内螺纹高效导热铜管和防腐涂层铝翅片。

5.配置500步精确调节电子膨胀阀；

6.机组使用多个温度传感器。压力传感器。电流互感器，全面检测空调系统。

7.预留RS485通信接口的微机控制系统，方便访问上位机监控系统。可实时读取高低压值、吸排气温度、压缩机电流等各种状态参数。

8.配置智能化霜系统。

9.镀锌板厚度大于1.0mm。

10.压缩机冷凝技术先进，油分离器高效，油分离效率90%，适用于超长管道。内外机械连接管长度不小于60米，高差不小于20米。

(14)▲采用高效全封闭的涡旋压缩机为压差供油，使压缩机运动部件润滑更充分，保证性能稳定。

6.电加湿器。

1.提供的加湿器应为电加湿器，每年连续运行不少于300天，整机使用寿命应超过8年。

2.加湿器必须连续控制0-100%，中控室可接收。

3.0-10V/4-20ma加湿比控制信号调整；

4.加湿器应配备微机液晶控制器；

5.为保证蒸汽输出的波动，可自动提供精确的小流量。

小于3%；

7.高温蒸发箱内的水质可自动排出，PH值约7，可防止输出酸性或碱性蒸汽；

8.可设置各种面板参数，实现系统的自动运行；

9.加湿器必须具有双湿度控制功能，既能控制中控室的加湿比调节信号，又能控制送风管道的高湿度。

微机控制器控制传感器0-10V/4-20ma高湿度信号，有效防止送风管道过湿造成超湿滴水问题；

保护功能应包括但不限于相序保护、电流保护、系统高度、低压保护、排气温度保护等。

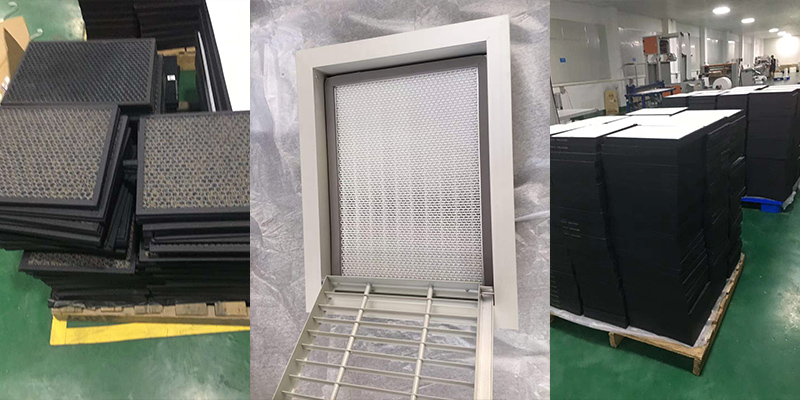

7.高效过滤器。

1.采用无隔断结构；

2.聚氨酯密封胶采用集成注塑无缝聚氨酯密封垫；过滤效率：H13，符合设计要求；

初始阻力：低于250pa，根据实际操作情况调试最终阻力，不超过500pa。

8.通风机

1.选用低噪声排风机，调节室内压力，排除污染气体。

2.电机：电机轴采用高精度镜面加工，可长期润滑，无锈蚀，磨损困难。电机结构合理，散热快，可延缓产品材料老化，保证使用寿命长，外观美观，装饰感强，运行稳定，超静音，易于拆卸和清洁；排气扇应配备止回阀；

风机：采用离心式风机，采用高性能双向吸入式千叶涡轮叶片设计，噪音不超过55dB。

9.保温材料。

1.B1级阻燃闭泡橡塑保温材料采用保温材料。

2.使用与保温材料相匹配的专用胶(粘合后形成一体)。

3.真空吸水率≤10%，湿阻因子≥4500。

导热系数≤0.0.0。导热系数≤0.0℃导热系数≤0.035/(m.k)。

10.风口和风阀。

要求风口和风阀运行稳定，可靠性高。

11.消声器。

1.卫生微穿孔板消声器必须符合设计和规范的噪声指标。

2.消声器、消声弯头等装置的材料应耐腐蚀，不吸水，不积尘，不产生灰尘。

消声器。独立支吊架安装消声弯头。

12.水管和水阀。

镀锌钢管采用直径≤DN50的镀锌钢管

空调水管保温材料按规范要求采用闭泡橡塑保温材料，B1级阻燃材料，厚度选用。

13.IT系统隔离电源技术。

设备功率：10KVA，3.15。

2.绝缘监测系统符合EN6157-1标准和IEC66-7-710标准。

3.根据需要设置不同的报警响应值，实时监测隔离电源系统的绝缘状态，实时监测变压器的负载状态和绕组温度。

4.实时监控隔离电源系统各部件和系统接地的接线。

5.实时显示隔离电源系统的电负荷百分比和绝缘电阻值。

6.TCP/CP以太网协议支持方便二次开发和应用软件扩展。

7.▲提供国家版权局医疗IT隔离电源系统计算机软件作权证明(有效期内提供证明文件)；

8.采用AWP脉冲测量载，变压器温升过高、接地中断、压力温升过高、接地中断、电线及自身故障等异常情况，用直流电路准确监控IT系统报警。具有继电器报警输出、LED报警指示等多种故障指示功能。

9.▲具有过流、过热、短路等综合保护功能(提供证明文件)，可长期连续运行。

10.▲制造商必须通过ISO9001质量管理认证，并拥有完善的质量保证体系和ISO14001环境管理认证。ISO45001职业健康认证，并在响应文件中提供有效证书复印件。

11.国家强制性产品认证CCC检测报告为▲IT隔离电源系统柜。

12.主要技术参数:(第三方检测机构出具的检测报告)；

额定工作电压:20。

额定工作电压：400。

电气间隙：≥3mm。

爬电距：≥8mm。

13.根据GB4793.1-2007(第三方检测机构出具的检测报告)，具有医用隔离电源IT系统和绝缘探测器的介电强度；

14.每个医疗IT系统都配备远程报警和测试面板。测试面板应具有正常运行指示灯和声光报警指示灯，并具有静音和复位测试功能。

15.GB/T18216.8绝缘监测

17.电源传感器应符合JB/T7490-2007。

GB/T192.11-2016隔离变压器。

14.UPS电源不间断。

1.采购40KVA在线UPS，采用12V100AH电池，配备散热池盒或电池架，备份时间为0.5小时。

2.资格要求：

3.通过信息产业部TLC认证，提供有效的证书和检验报告；

4.通过节能认证提供有效的证书和检测报告；

5.▲UPS必须在线工作频率，并配备标准输出隔离变压器。UPS监测变压器应纳入UPS监测范围，输出隔离变压器的输出端应设置控制点，高频机不得安装隔离变压器；

6.UPS有RS232等通信接口，支持RS485.SNMP.TCP/IP等协议，可立即监控UPS运行状态，实施UPS自诊断程序，定期发送查询指令，发送E-MAIL，自动存储计算机数据，安全关闭计算机等功能；

7.UPS标准输入开关、旁路开关、维护开关、输出开关、电池开关，操作维护方便；

8.UPS具有双电源输入，满足高可靠性要求，旁路和主路可接入不同的市电；

9.UPS内置输入隔离变压器，输入输出电杂波干扰，保护人身安全(需额外资金)；

10.UPS内置5个谐波滤波器，输入功率因数高，谐波分量低，不干扰电网等设备，满足高场合要求(加钱)；

11.低压电池、市电状态、逆变器、旁路、UPS异常、过载指示器、LCD、输入输出电压、频率、电池电压、负载百分比、机器内部温度等。

12.UPS分别支持市电故障、电池低压、旁路模式、UPS故障，常开常闭现场设置，方便用户使用；

13.采用先进的三阶段浮动充电技术，最大限度地激活电池，节省充电时间，延长电池使用寿命。

14.具有输出过载保护、输出短路保护、逆变器过热保护、电池欠压预警保护、电池过充保护等保护功能，大大保证了系统运行的稳定性和可靠性。

15.当UPS出现故障时，内置静态电子旁路开关可以继续通过市电向负载供电，并提供报警功能，并继续转移到旁路工作状态。

16.直流启动功能，UPS可以直接启动，无需市电，满足用户的紧急需求。

17.UPS的交流输入电压范围为380V(或400V)±20%，大大延长了电池的使用寿命。

18.支持双充电板功能。充电电流大于6A时，可内置充电板(需额外资金)，不改变底盘结构；

19.UPS支持并机功能，采用无主从并机技术，并机可靠性高；

20.并机具有共用电池组的功能，可降低安装面积，节约成本。

21.电气性能：

UPS输入指标。

输入电压：380VAC/40VAC。

输入电压范围为380VAC±20%；

HZ±10%的输入频率：50/60；

功率因数：0.95；

输入接线：三相四线及接地；

输入电流谐波：满载时≤10%

UPS输出指标：

输出电压：20VAC/20VAC。

输出电压范围为200*(15%)；

0.8(滞后)输出功率因子；

输出电压失真：

1%(线性负载)

(非线性负载)；

输出频率范围：

与输入(市电模式)同步，

50Hz50Hz±0.05%(电池模式)

过载能力：

10分钟后超载125%；

超载150%时，转动旁路1分钟。

16.电池要求：

▲为确保UPS系统后期维护的一致性，建议投资同一品牌的主机和电池，不接受OEM产品，并提供电池制造商的国家工业产品生产许可证。

▲电池制造商和UPS制造商的营业执照法人为同一人，并出具相关证明文件。

资质要求：

▲通过TLC认证，并提供有效的证书和检验报告；

▲为电池系列提供抗震检测报告；

▲为厂家提供电池排污许可证。

17.电池电压：12V；

18.备用延迟时间：备用延迟时间≥0.5小时，12V100AH*20节；

19.有效容量：100%100%；2年使用1~2年，80%；3年后使用50%；

20.自放电率：12个月储存25℃，容量>60%；

21.深充循环次数：100%，≥200次；

22.储存时间：>4个月；

23.充电时间:8小时内充电90%的电池容量；

电池防漏液保护:电池采用防漏液保护技术，避免漏液引起火灾(提供技术证明)

15.配电箱。

1.配电箱内部件排列整齐，固定可靠，所有电气部件均可单独拆卸，采用DSP数控技术，保证长期连续运行；

2.配电箱柜采用优质冷轧钢板，表面酸洗。磷酸化后，高温喷涂静电粉末，板厚符合国家配电柜相关标准；内置D级防雷装置的标准配置；

3.配电箱内门应在0~180度之间打开，配电箱应配备门锁；

4.一次接线和二次接线原理图应标记在配电箱的导线端部；

5.配电箱CC认证标志的配电箱及箱内所有二次元件均应通过相应的国家安全认证；

所有部件应具有耐久性、操作安全、维护方便等优点，设计负荷宽度足够；

清洁灯具。

1.GB7000.20008+2008+GB7000。

2.产品应符合国家强制性产品认证证书。

3.透光板透光率超过85%的灯具；

4.CCC国家强制认证的灯盘等；

5.选用高效节能的LED灯；

灯内接线：名优阻燃线。

17.电线和电缆。

1.使用低烟无阻燃电线电缆；

2.产品能力符合GB12706.1-2008国家标准要求；

3.符合IEC60502-1:2004国际电工委标准的产品能力；

4.符合GB/T12706.1-2002规定的电缆型式试验内容及方法；

5.电缆制造商应持有主管部门颁发的生产许可证；

6.电线电缆应具有国家认可的检验报告和质检机构3C认证；

7.通过第三方检测机构检查耐火电缆的类型；

8.电缆型号、规格、电压等级、长度和出厂日期；

优质铜含量不低于99.99%；

18.弱电系统的工程技术要求。

一、背景音乐系统：

1.背景音乐天花喇叭应设置在每个房间，背景音乐系统的音量控制器应设置在一起，可单独控制。

2.系统采用分区控制的有线定压传输方式。

3.音质清晰，灵敏度高，频率范围广，失真度小。

4.系统主机设备设置在六层护理站，可通过DVD播放各种格式的音乐文件。通过麦克风呼叫。人们可以通过广播找到它。发布信息和其他功能。

计算机网络系统：

1.每个房间有四种网络终端(插座)，其中两种设置在墙上。另外两个设置在吊塔上(插座由吊塔配置)，网络终端应根据使用要求设置在相应的功能室、护士站等。

2.系统的所有接线都保留在弱电室。买方应连接该层的数据接线架和医院的计算机网络信息系统。网络系统的主机设备应由买方提供。

3.网络系统布线采用网络系统屏蔽电缆，其传输性能应符合TIA/EIA568.26标准。

三、电话系统：

1.每个房间的综合控制箱配有免提电话面板，并根据使用要求设置相应的功能室。

2.电话系统的所有接线都保留在弱电室。买方负责连接该层的语音接线架，并提供连接到医院电话系统的主机设备。

四、电视监控系统：

彩色高速球形相机设置在每个房间，相机应满足以下要求：

1.水平分辨率超过540线；

Lux最低照度2.0.6.6.

3.自动跟踪白平衡的高级数字；

4.背光自动补偿功能。

5.系统由矩阵、控制键盘、数字硬盘录像机、液晶显示器等主要设备组成。该系统通过硬盘录像机集中控制和处理，并通过显示器显示视频图像。该系统可以播放和检索记录图像。同时，监控图像可以随意切换和分割。任何组合排列。

6.图像存储、调用、备份、支持网络控制等功能(每台摄像机≥48小时)通过数字硬盘录像机实现。

7.在护士站设置电视监控系统主机。

五、彩色可视对讲门禁系统：

1.患者主入口设置彩色可视对讲门禁主机和密码刷卡门禁，护士站设置可视对讲内分机。

2.进入者可以通过门口设置的视觉对讲机联系护士站。同意后，护士站工作人员可以打开门，医务人员可以输入密码或刷卡。

3.有线电视系统：

4.VIP家庭大厅设置有线电视插座。

在弱电流之间引入系统的所有接线，买方负责将有线电视分支机连接到该层，并连接到医院的有线电视系统网络。

19.自动控制系统。

一般概述：净化空调系统配有自动控制，其中空调系统应包括强电控制和弱电控制两部分。每个空调系统都需要一个自动控制设备，用于进口温湿度传感器。压差开关。现场控制器。空气阀执行器。冷热水阀执行器（上述控制产品参考品牌：霍尼韦尔。西门子。江森）。变频器（变频器参考品牌：西门子。施耐德）等，系统温度。湿度设置装置需要两套控制装置，分别放置在空调室控制室和洁净室。空调室控制室应具有以下功能：

1.空气处理器的启动控制。

2.控制空气处理器的停机。

3.值班控制空气处理机。

4.风机运行显示的空气处理机。

5.空气处理器电机过载报警。

6.空气处理器缺风操作报警。

7.机电加热显示器的空气处理。

8.操作显示空气处理器加湿器。

9.空气处理器低温报警。

10.高温空气处理器报警。

11.空气处理器加湿器故障报警。

12.显示滤网的初效阻塞状态。

13.阻塞状态显示中效过滤器。

显示高效过滤器的阻塞状态。

20.医用气体系统的工程技术要求。

医用气体系统的主要技术要求：

一、气体输送终端病房：

1.每个床房的墙体设备配备一组氧气。4MPa压缩空气。真空吸引，吊塔预留氧气。4MPa压缩空气。真空吸引管道。

2.每张床上都有氧气。0.4MPa压缩空气。真空吸引输出口各设置设备。

3.复苏室内设置设备带，每张床位设置一个氧气。0.4MPa压缩空气输出口。

2.控制系统:除麻醉废气外，室前，除麻醉废气外，其他气体管道必须通过ICU区域的阀门箱。控制面板上应设置医用气压报警装置。

三、气体输出口：

1.所有气体终端均采用与采购方现有标准一致的符合相应流量、工作压力和工作温度标准要求的终端；

2.输出口的表面颜色应符合一般标准；

3.输出插头是一种能够实现单手操作的快速插拔自闭型；

4.不交换各种气体输出接头，插拔次数应超过20000次；

5.输出口可以用气修复。

四、要求压力管道元件：

高压阀。低压阀。减压阀。医用气体端子。过滤器、安全阀等压力管道部件必须有检验证书，检验合格后方可用于工程安装；减压阀。安全阀应根据设计文件中规定的压力进行调试。

21.给排水系统需要工程技术。

系统设计的总体要求：

1.设备的采购和安装应按照GB5033-2013第十章给排水技术规范进行设计。

2.买方负责向各楼层管井提供压力0.3~0.4MPA水源，买方负责在施工范围内为给排水管道系统提供50℃循环热水。

3.给排水界面：施工范围包括卫生洁具，给排水由建筑物提供给管井，剩余管道由交易方施工。

4.干供水管和干供水支管采用PPR塑料供水管(S4系列)和热熔连接。嵌入式墙体隐蔽供水支管采用PPR塑料供水管(S4系列)和热熔连接。然而，热水管密封材料的耐温性应满足热水系统的要求。裙子部分的室内污染。废水管采用建筑排水空心墙消声硬聚氯乙烯管和橡胶密封圈连接。地下室压力排水管采用内外热镀锌钢管和夹具连接。消毒供应中心清洗机排放的高温废水管采用SUS304不锈钢管焊接。污水。废水立管应敷设在梁柱的角落或角落，必要时应隐藏在室内装饰中。地板上的污水。铺设在废水水平管道的天花板上。地下室污水。废水水平管道顶面装饰。
